รายละเอียดสินค้า:
การชำระเงิน:
|
ระบบควบคุม: | ระบบไฮดรอลิก | เส้นผ่าศูนย์กลางสว่าน: | BQ, NQ, HQ |
---|---|---|---|
ความลึกของการเจาะ: | 400ม. 300ม. 160ม | เครื่องยนต์ดีเซล: | 75 กิโลวัตต์ / 2200 รอบต่อนาที |
เครื่องยนต์: | 30 กิโลวัตต์ / 1500 รอบต่อนาที | แรงป้อน: | 35 KN |
แอปพลิเคชัน: | แร่โลหะและแร่อโลหะ | แชสซี: | โปรแกรมรวบรวมข้อมูล |
เน้น: | แท่นขุดเจาะสำรวจพื้นผิว 400m,แท่นขุดเจาะสำรวจพื้นผิวไฮดรอลิก,เครื่องเจาะแกนไฮดรอลิก 400m |

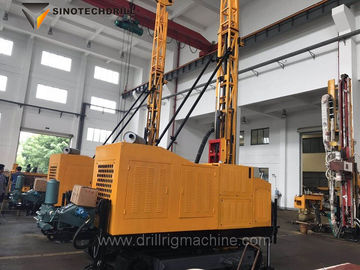

การสำรวจพื้นผิว BQ 400m / NQ 300m / HQ 160m Crawler Type Core Rig
บทนำ:
เครื่องเจาะแกนไฮดรอลิกแบบเต็มรูปแบบ TDC-300 ใช้กันอย่างแพร่หลายในการขุดเจาะแกนสำรวจทางธรณีวิทยาในแร่โลหะ แร่ที่ไม่ใช่โลหะ และเหมืองถ่านหินเจาะได้ทุกมุมตั้งแต่รูแนวตั้งจนถึงแนวนอนตามความต้องการการขุดเจาะ เช่น การเจาะแบบแห้ง/การเจาะแบบเปียกในสภาพแวดล้อมทางธรณีวิทยาที่ซับซ้อน เช่น ชั้นอ่อน แข็ง ข้อบกพร่อง หรือรอยแตกร้าว
มีความสามารถที่ยอดเยี่ยม ความลึกของรูสูงสุดที่สามารถเจาะได้คือ 400 เมตร เมื่อใช้ก้าน NQ ความลึกของสว่านสามารถเข้าถึง 300 เมตร เมื่อใช้แกน HQ ความลึกของสว่านสามารถเข้าถึงได้ถึง 160 เมตร
คุณสมบัติ:
ไดรฟ์ไฮดรอลิกเต็มรูปแบบและแท่นขุดเจาะควบคุมมีข้อดีของการควบคุมความเร็วแบบไม่มีขั้นตอน กระบวนการที่ยาวนาน การทำงานที่เสถียรและเชื่อถือได้ ใช้งานง่าย และบำรุงรักษาสะดวกแท่นขุดเจาะมีความสามารถในการเจาะที่ทรงพลังกว่า ใช้งานได้หลากหลาย ความเร็วในการเจาะที่รวดเร็ว และประสิทธิภาพการเจาะที่มีประสิทธิภาพ โดยเฉพาะอย่างยิ่งในกรณีของการเจาะแกนเชือก
พารามิเตอร์หลัก:
คำอธิบาย | พารามิเตอร์ |
ความลึกและเส้นผ่านศูนย์กลางเจาะที่กำหนด | BQ 400m / NQ 300m / HQ 160m |
ความเร็ว / แรงบิด | 120-160 รอบต่อนาที / 2150-1560 นิวตันเมตร |
230-310 รอบต่อนาที / 1120-740 นิวตันเมตร | |
480-650 รอบต่อนาที / 560-350 นิวตันเมตร | |
900-1150 รอบต่อนาที / 310-200 Nm | |
เพื่อดำเนินการตามกระบวนการ | 1800 หรือ 3500 มม. |
แรงป้อน | 35 KN |
แรงดึง | 50 KN |
แรงยกหลัก | 32 KN |
กำลังยกของรอกสลิง | 12 KN |
เสา (แท่นขุดเจาะ) ความสูง | 8.5 ม. (ที่ระยะชัก 3500 มม.) |
(จากปั้นจั่นสู่พื้น) | |
ดีเซล | 75 กิโลวัตต์ / 2200 รอบต่อนาที |
เครื่องยนต์ | 30 กิโลวัตต์ / 1500 รอบต่อนาที |
น้ำหนักรวมเครื่อง | ประมาณ 5,000 กก. |
ปั๊มโคลน (อุปกรณ์เสริม) | BW-150 |
แท่นขุดเจาะประเภท | โปรแกรมรวบรวมข้อมูล |
1: แท่นขุดเจาะมีรูปแบบโครงสร้างต่างๆ รวมถึงแบบแยกส่วน โครงรถเทรลเลอร์ และการโหลดของตีนตะขาบ ซึ่งสะดวกสำหรับผู้ใช้ในการเลือกตามสภาพจริงโครงสร้างแบบแยกส่วนมีความสามารถในการถอดได้ดี ขนาดเล็ก น้ำหนักเบา เคลื่อนย้ายและเคลื่อนย้ายสะดวก และระบบควบคุมด้วยไฮดรอลิกจากระยะไกลความสมบูรณ์โดยรวมของรูปแบบการบรรทุกของรถพ่วงและรางช่วยให้สามารถเคลื่อนย้ายและขนส่งได้เร็วขึ้นการบรรทุกบนรางยังอำนวยความสะดวกในการเคลื่อนที่และการปรับตำแหน่งการเจาะภายในพื้นที่ทำงานได้อย่างยืดหยุ่น
2: ช่วงการปรับความเร็วของแท่นขุดเจาะมีขนาดใหญ่และสามารถเลือกการควบคุมความเร็วแบบไม่ต่อเนื่องได้จากความเร็วสูงถึงความเร็วต่ำตามสถานการณ์จริงของการขุดเจาะการก่อตัวดังนั้นจึงสามารถตอบสนองความต้องการของการก่อสร้างกระบวนการเจาะที่หลากหลาย เช่น การเจาะโลหะผสมและการเจาะหัวเพชร
3: TDC-300 เป็นแท่นขุดเจาะแบบไฮดรอลิกบนสุดส่วนประกอบไฮดรอลิกหลัก (มอเตอร์ไฮดรอลิก ปั๊มไฮดรอลิก วาล์วที่ทำงานด้วยระบบไฮดรอลิก ฯลฯ) ได้รับการคัดเลือกจากแบรนด์ที่มีชื่อเสียงระดับโลก ส่งผลให้มีสมรรถนะการทำงานที่มั่นคง คุณภาพที่เชื่อถือได้ และอายุการใช้งานยาวนาน
4: แชสซีของ TDC300 คือ Crawler ซึ่งเป็นยี่ห้อชานตุย(โคมัตสึ).
