รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | แท่นขุดเจาะแกนที่มีความลึก 600 ม. BQ | เจาะ deoth: | 600m BQ 350m NQ |
|---|---|---|---|
| เส้นผ่านศูนย์กลางสูงสุด: | PQ | เจาะเทวดา: | 45-90 ° |
| แอปพลิเคชัน: | สว่านเจาะกระแทกสำหรับแร่ | แชสซี: | ตีนตะขาบหรือล้อ |
| เน้น: | V2 แท่นขุดเจาะแกนแบบตีนตะขาบแบบตีนตะขาบ,แท่นขุดเจาะแกนหลักแบบตีนตะขาบแบบบาง,เครื่องมือเจาะแกนผนังบาง |
||

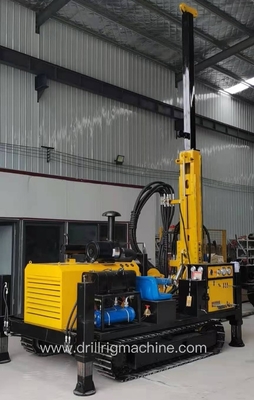

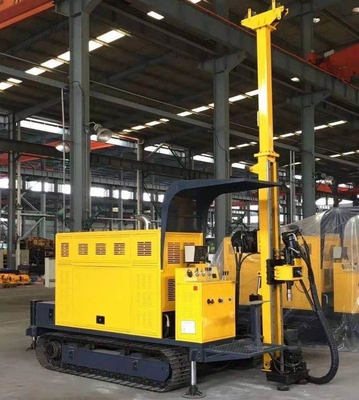

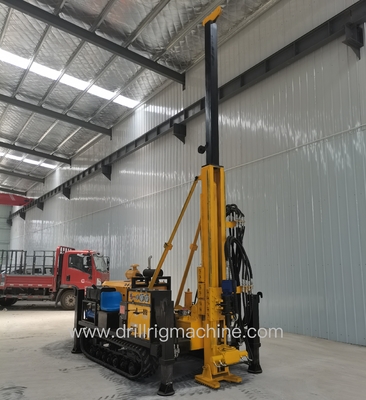

แท่นขุดเจาะแกนแบบถอดได้ของตีนตะขาบ
I. ภาพรวมทั่วไป
P350C Full Hydraulic Portable Drilling Rig เป็นแท่นขุดเจาะขนาดเล็กที่ออกแบบมาสำหรับการสำรวจทางธรณีวิทยาในพื้นที่ห่างไกลที่ยากต่อการเข้าถึงโมเดลนี้สามารถเคลื่อนย้ายด้วยตีนตะขาบและยังสามารถถอดแยกชิ้นส่วนตามยูนิตและยูนิตเพื่อการขนส่งที่ง่ายเหมาะอย่างยิ่งสำหรับการเจาะเพชรด้วยเทคนิคการคว้านลวดแท่นขุดเจาะประกอบด้วยหน่วยพลังงานดีเซล ระบบไฮดรอลิก แผงควบคุม เสา กว้านหลัก เครื่องกว้านแบบมีสาย หัวเจาะ ระบบป้อน แคลมป์ตีนตะขาบ ฯลฯ แท่นขุดเจาะนี้ขับเคลื่อนด้วยไฮดรอลิกโดยสมบูรณ์สำหรับฟังก์ชั่นการคว้านผิวทั้งหมดการออกแบบรูปแบบฟิชชันทำให้แท่นขุดเจาะมีความสามารถในการประกอบและความสามารถในการถอดประกอบได้ดี ช่วยอำนวยความสะดวกในการเคลื่อนย้ายไปยังพื้นที่ที่ไม่สามารถเข้าถึงได้มากที่สุดโครงสร้างที่แข็งแกร่งพร้อมระบบควบคุมที่แม่นยำทำให้มั่นใจได้ถึงอัตราการเจาะที่สูงและความน่าเชื่อถือที่โดดเด่น
.คุณสมบัติทางเทคนิคหลัก:
1. รุ่นหัวเจาะและไฮดรอลิกแบบเต็มการหมุนของหัวสว่านทำได้ด้วยปั๊มไฮดรอลิกสี่ตัวที่ขับเคลื่อนด้วยเครื่องยนต์ดีเซลสองตัวสิ่งนี้ยังทำให้ระบบป้อนอาหารของกระบอกสูบไฮดรอลิกตระหนักถึงการป้อนแบบเต็มจังหวะทั้งที่ความเร็วที่สูงขึ้นและความเร็วต่ำ
2. มีการรื้อถอนได้ดีแท่นขุดเจาะนำแบบแยกส่วนมาใช้ในการออกแบบ รวมถึงชุดจ่ายกำลัง ถังน้ำมันไฮดรอลิก แท่นควบคุมและกลไกการทำงาน เช่น ส่วนการขุดเจาะจึงมีน้ำหนักเบาและสามารถบรรทุกได้ด้วยกำลังคนหรือสัตว์แท่นขุดเจาะนี้สามารถนำไปใช้และดำเนินการในพื้นที่แคบสำหรับการเจาะรูที่ 45 ° －90° พร้อมการปรับตัวที่แข็งแกร่งขึ้น
3. เทคนิคการปรับตัวที่แข็งแกร่งนอกจากการเจาะเพชรด้วยเทคนิคการคว้านลวดแล้ว ยังมีเทคนิคการปรับตัวที่แข็งแกร่งอีกด้วยใช้ได้กับความต้องการการเจาะและการป้อนของชั้นอื่นๆ
พารามิเตอร์หลัก:
| เครื่องยนต์ดีเซล | พลัง | 76Kw |
| RPM ที่ได้รับการจัดอันดับ (การตั้งค่าจากโรงงาน) | 2400 รอบต่อนาที/นาที | |
| ความสามารถในการเจาะ | BQ | 600 ม. (1640 ฟุต) |
| NQ | 350 ม. (1148 ฟุต) | |
| HQ | 120m (393ft) | |
| หัวสว่าน | RPM | สองกะ/ การเปลี่ยนแปลงแบบไม่มีขั้นตอน 0-1200 RPM |
| แม็กซ์แรงบิด | 900 N·m(666lbf·ft) | |
| แม็กซ์กำลังยกของแกนหมุน | 50 กิโลนิวตัน (11000 ปอนด์) | |
| แม็กซ์กำลังให้อาหาร | 25 กิโลนิวตัน (5500 ปอนด์) | |
| ปั๊มหลัก | ปั๊มไฮโดรลิ | ปั๊มแรก:67LPM ที่ 25MPa |
| Axial Piston ตัวแปร displacement ปั๊ม Triplex สำหรับการขับเคลื่อนโรเตเตอร์ ปั๊มโคลนกว้าน และแม่แรงปรับระดับ | ปั๊มที่ 2:43LPM ที่ 20MPa | |
| พร้อมระบบตรวจจับน้ำหนักบรรทุก | ปั๊มที่ 3:30 LPM ที่ 20MPa | |
| ปั๊มที่ 4:7 LPM ที่ 20MPa | ||
| ความจุของรอกหลัก | แรงยก (สายเดี่ยว) | 20kN (4400lbf) (กลองเปล่า) |
| ความเร็วในการยก (สายเดี่ยว) | 84-165m/นาที (กลองเปล่า) | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 14 มม.(0.55 นิ้ว) | |
| ความยาวของลวดเหล็ก | 30 ม. (98.42 ฟุต) | |
| ความจุของรอกแบบมีสาย | แรงยก (สายเดี่ยว) | 800 Kg (1760lb) (กลองเปล่า) |
| ความเร็วในการยก (สายเดี่ยว) | 96-255m/นาที (กลองเปล่า) | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 6 มม.(0.23 นิ้ว) | |
| ความยาวของลวดเหล็ก | 500 ม. (1640 ฟุต) | |
| เสา | ความสูงของเสา | 5 ม. (16.4 ฟุต) |
| เสาปรับมุม | 0 °—90° | |
| มุมเจาะ | 45º จากแนวนอนถึง 90ºvertical down | |
| ร็อดดึง | 1.5m | |
| จังหวะการให้อาหาร | 1800 มม. (5.9 ฟุต) | |
| ปั๊มโคลน | พิมพ์ | ลูกสูบปั๊มลูกสูบ Triplex Plunger |
| แบบอย่าง | BW100 | |
| คนอื่น | น้ำหนัก (ประเภทแพลตฟอร์ม) | 1500 กก. (3306 ปอนด์) |
| ขนาด (กxยxส) | 3500×1500×1300mm | |
| (11.48×4.92×4.26 ฟุต) |
