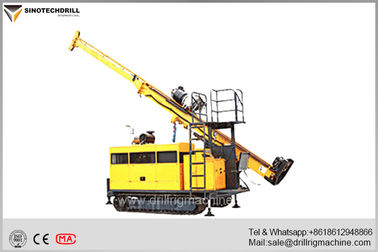

Hole Core Drill Rig With Two Speed Mechanical Gear Shifts Stepless Speed Change

large.img.alt
small.img.alt small.img.alt

ภาพใหญ่ :  Hole Core Drill Rig With Two Speed Mechanical Gear Shifts Stepless Speed Change

รายละเอียดสินค้า:
Place of Origin: China
ชื่อแบรนด์: Sinotechdrill
ได้รับการรับรอง: CE certificate & ISO
Model Number: HYDX-5A
การชำระเงิน:
Minimum Order Quantity: 1 Set
ราคา: negotiation
Packaging Details: Nude packing
Delivery Time: 30 days after payment
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 10 set per month
รายละเอียดสินค้า
ชื่อสินค้า: แท่นขุดเจาะแกนเพชรไฮดรอลิกแบบเต็มรูปแบบพร้อม chasis แบบตีนตะขาบ ความจุสว่าน: BQ-1000m NQ-700m HQ-500m
ความจุ Rotator: 4200 N · m (3098 lbf · ft) Capactiy ของรอกหลัก: Hoisting Force (เดี่ยว / คู่) 19000 กก. / 38000 กิโลกรัม
มอเตอร์ไฟฟ้า: 132Kw (180HP) ย้ายสไตล์: ตีนตะขาบ
แสงสูง:

drilling rig equipment

,

atlas copco drill rigs

บทนำ

บทนำทั่วไป
แท่นขุดเจาะแบบตีนตะขาบ HYDX-5A รุ่นใหม่แท่นขุดเจาะไฮดรอลิกเต็มรูปแบบได้รับการพัฒนาโดยอ้างอิงถึงเทคนิคขั้นสูงของอุปกรณ์ชนิดเดียวกันทั้งในและต่างประเทศ แท่นขุดเจาะตีนตะขาบมีการออกแบบที่เหมาะสมและประสิทธิภาพที่เหนือกว่า มันใช้งานง่ายและการบำรุงรักษา

คุณสมบัติของหน่วยโดยรวม:
แท่นขุดเจาะตีนตะขาบใช้การขับขี่แบบไฮดรอลิกเต็มรูปแบบเดินทางไปพร้อมกับโปรแกรมรวบรวมข้อมูล หัวสว่านถูกขับเคลื่อนด้วยมอเตอร์แบบแปรผันพร้อมฟังก์ชั่นการเปลี่ยนเกียร์แบบกลไกความเร็วสองระดับการเปลี่ยนความเร็วแบบไม่มีขั้นตอนพร้อมโครงสร้างขั้นสูงและเรียบง่าย rotator ถูกป้อนและขับเคลื่อนด้วยระบบที่เชื่อมต่อแกนหมุนและกระบอกน้ำมันพร้อมโซ่ ระบบมีฟังก์ชั่นถ้าแท่งลูกสูบของกระบอกน้ำมันเคลื่อนที่ในระยะหนึ่งระยะหนึ่งหัวสว่านเคลื่อนที่จะเคลื่อนที่เป็นระยะทางสองเท่า เสาสามารถปรับได้ในช่วงมุม 0 ถึง 90 องศาสำหรับรูเจาะที่มีจุดศูนย์ถ่วงต่ำและเสถียรภาพที่ดีของหน่วยโดยรวม แท่นขุดเจาะตีนตะขาบช่วยให้ผู้ปฏิบัติงานมีทัศนวิสัยที่ดีและสภาพการทำงานที่กว้างและสะดวกสบาย แท่นขุดเจาะไฮดรอลิคตีนตะขาบ HYDX-5A ดูสวยในโครงสร้างโดยรวมและสะท้อนแนวคิดการออกแบบของคนที่มุ่งเน้น

ข้อดี:
(1) ประสิทธิภาพที่เชื่อถือได้
อ้างอิงจากแนวทางในการซื้ออุปกรณ์เสริมที่สำคัญในระดับสากลเครื่องยนต์ดีเซลปั๊มไฮดรอลิกวาล์วหลักมอเตอร์มอเตอร์ตัวลดตีนตะขาบและชิ้นส่วนไฮดรอลิกหลักล้วนเป็นผลิตภัณฑ์แบรนด์ดังทั้งในและต่างประเทศ

(2) แท่นขุดเจาะตีนตะขาบประสิทธิภาพสูง
ด้วยแรงบิดขนาดใหญ่การจัดสรรหน่วยกำลังสูงและด้วยการออกแบบโครงสร้างที่เหมาะสมและวิธีการใช้งานขั้นสูงและความยาวของก้านเจาะ 6 เมตร (19.7 ฟุต) ทั้งหมดเหล่านี้รับประกันการทำงานที่สูงและประสิทธิภาพการทำงานของแท่นขุดเจาะ

(3) การคุ้มครองสิ่งแวดล้อมแท่นขุดเจาะตีนตะขาบไฮดรอลิก
ด้วยการปล่อยมลพิษที่ต่ำกว่าของเครื่องยนต์ดีเซลการออกแบบลดเสียงรบกวนแบบมืออาชีพแท่นขุดเจาะจึงเหมาะสำหรับการใช้งานในเมืองและประสิทธิภาพ

(4) แท่นขุดเจาะประหยัดพลังงาน
การใช้เทคนิคการควบคุมที่ไวต่อภาระขั้นสูงแท่นขุดเจาะได้ลดการใช้พลังงานและการสร้างความร้อนให้อยู่ในระดับต่ำสุด
ด้วยโครงร่างที่หรูหราโครงสร้างขนาดกะทัดรัดประสิทธิภาพที่เชื่อถือได้และการใช้งานที่ง่ายดายจึงควรเลือกอุปกรณ์สำคัญในแท่นขุดเจาะแกนไฮดรอลิกแบบเต็มรูปแบบของตลาดในประเทศปัจจุบัน

สาขาการสมัคร
HYDX-5A ชนิดสว่านเจาะส่วนใหญ่จะใช้สำหรับการเจาะลาดและหลุมตรง มันสามารถใช้สำหรับการสำรวจและการสำรวจของธรณีวิทยา, โลหะ, ถ่านหิน, อุตสาหกรรมนุกอุทกวิทยาและสาขาอุตสาหกรรมอื่น ๆ มันเป็นอุปกรณ์ขุดเจาะแกนโดยใช้เพชรและบิตปลายคาร์ไบด์

พารามิเตอร์ประสิทธิภาพหลักของ HYDX-5A

ชัก

เครื่องยนต์ดีเซล แบบ Cummins 6CTA8.3-C195 (องคาพยพและระบายความร้อนด้วยน้ำ)
การกำจัด 8.3L (2.19 US แกลลอน)
อำนาจ 145kW (195HP)
จัดอันดับ RPM (การตั้งค่าจากโรงงาน) 2200rpm
อุปกรณ์ขุดเจาะตีนตะขาบ BQ 1500 เมตร (4920 ฟุต)
NQ 1300 เมตร (4264 ฟุต)
กองบัญชาการ 1,000 เมตร (3280 ฟุต)
PQ 680 เมตร (2230 ฟุต)
หัวสว่าน มอเตอร์หมุน มอเตอร์ไฮดรอลิกคู่ - ผู้ผลิตที่เปลี่ยนแปลงได้และกลับ: SAUER-DANFOSS
แท่นขุดเจาะตีนตะขาบ RPM ไฮดรอลิก สองกะ / Stepless Change 0-1145 RPM
อัตราส่วน 8.776: 1 วันที่ 2 2.716: 1
หัวหน้าเปิด ทางเลื่อนด้านข้างพร้อมระบบขับเคลื่อนไฮดรอลิก
ไฮดรอลิโยน (PQ) ที่เปิดระบบไฮดรอลิก, ที่หนีบสปริงแบบดิสก์, แบบปิดตามปกติความจุแกนตามแนวแกนของ 222 400 N
แม็กซ์ แรงบิดไฮดรอลิคตีนตะขาบสว่าน 4650 N · m (3427 lbf · ft)
ถือเส้นผ่าศูนย์กลาง 121 มม. (4.76 นิ้ว)
แม็กซ์ ยกความจุของแกนหมุน 150 kN (33720 lbf)
แม็กซ์ พลังการให้อาหาร 75 กิโลนิวตัน (16860 ปอนด์)
แพ็คเกจปั๊มหลัก การกระจัดของตัวแปร Axial Piston ปั๊ม Triplex สำหรับการขับขี่ของการหมุนหัวเจาะรอกหลัก, ปั๊มโคลนและเครื่องกว้านสาย ผู้ผลิต: DANFOSS ปั๊ม 1: ที่ 25MPa ปั๊ม 3: 102 LPM ที่ 25MPa
ถังไฮโดรลิค ความจุ 420 L (111 US แกลลอน)
ความเร็ว hoisting (สายเดียว) 38-70m / นาที (กลองเปล่า)
ความจุของหลัก แรง hoisting (สายเดียว) 77kN (17310 lbf)
เส้นผ่าศูนย์กลางลวดเหล็ก 18 มม. (0.71 นิ้ว)
ความยาวลวดเหล็กของแท่นขุดเจาะตีนตะขาบไฮดรอลิก 50 เมตร (164 ฟุต)
ความเร็ว hoisting (สายเดียว) 164m / นาที (กลองเปล่า)
ความจุของเสาลวดสลิง แรง hoisting (สายเดียว) 12 kN (2698 lbf) (กลองเปล่า)
เส้นผ่าศูนย์กลางลวดเหล็ก 6 มม. (0.24 นิ้ว)
ความยาวลวดเหล็ก 1500 เมตร (4920 ฟุต)
เสาสูงของแท่นขุดเจาะตีนตะขาบไฮดรอลิก 11 เมตร (36 ฟุต)
เสาปรับมุม 0 ° -90 °
มุมการเจาะ 45 ° -90 °
การให้อาหารโรคหลอดเลือดสมอง 3800 มม. (150 นิ้ว)
Slippage Stroke 1,500 มม. (59 นิ้ว)
ดึงฟีด 15000 กิโลกรัม (33075 ปอนด์)
ฟีดแรงขับ 7500 กก. (16538 ปอนด์)
ก้านดึง 3m หรือ 6m (9.84 ฟุตหรือ 19.68 ฟุต)
ปั๊มโคลน ชนิด ลูกสูบยื่นมือ Triplex Plunger
แบบ BW250
ลากเส้น 100 มม. (3.9 นิ้ว)
ปริมาณการส่งออก 250,145, 90, 52 ลิตร / นาที (66, 38, 24, 14 US แกลลอน / นาที)
ปล่อยแรงดัน 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi)
เท้าหนีบ ขอบเขตการหนีบ 55.5-117.5 มม. (2.19-4.63 นิ้ว) ผ่านรูФ154มม. (6.06 นิ้ว)
อื่น ๆ น้ำหนัก 13000 Kg (28665 ปอนด์)
ขนาด (L × W × H) 5600 × 2240 × 2650 มม. (220 × 88.2 × 104.3 นิ้ว)
วิธีการขนส่ง ตีนตะขาบเหล็ก

ตัวเลขในตารางเหล่านี้ได้รับการคำนวณตามประสบการณ์ภาคสนามและอาจมีการคาดการณ์อย่างสมเหตุสมผล ความสามารถในการขุดเจาะที่แท้จริงจะขึ้นอยู่กับเครื่องมือและเงื่อนไขที่ใช้งานอยู่เทคนิคการขุดและอุปกรณ์ที่ใช้
