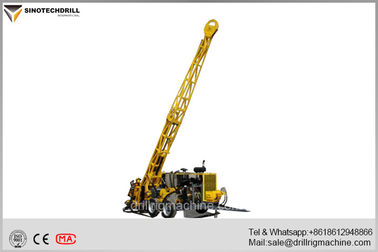

แท่นขุดเจาะ Epiroc สำหรับการขุดเจาะแกนสำรวจแร่ / แร่ / ธรณีวิทยา

ความสามารถระดับสูง

แท่นขุดเจาะรักษาพลังที่แข็งแกร่งไว้ที่ระดับความสูง โดยไม่ต้องใช้ชุดอุปกรณ์สำหรับระดับความสูงเพิ่มเติมระบบไฮดรอลิกทั้งหมดได้รับการปรับให้เหมาะสมเพื่อลดผลกระทบของความกดอากาศต่ำในบริเวณที่มีระดับความสูงสูง

Atlas copco C5 แท่นขุดเจาะเพชรประสิทธิภาพ:

การคว้านความจุความลึก

ความจุความลึกของดอกสว่านด้านล่างเป็นเพียงแนวทางและอ้างอิงถึงการเจาะในแนวตั้งเท่านั้นAtlas Copco ไม่สามารถรับประกันได้ว่าผลลัพธ์เหล่านี้จะสามารถทำได้ในทุกสภาพการขุดเจาะ
B สาย 1000 m
N สาย 800 m
สาย H 500 ม.
พีสาย 300 ม.

หน่วยหมุน
มอเตอร์ไฮดรอลิกกำลัง – ปรับความเร็วได้/ย้อนกลับได้
เฟืองท้ายขับเคลื่อนด้วยเกียร์
แกนหมุน (เส้นผ่านศูนย์กลางภายใน) 117 mm
แรงบิดสูงสุด 5 393 Nm
ความเร็วสูงสุด 1 300 รอบต่อนาที

เสาและระบบป้อน

การเดินทางฟีด: 2.0 m
ความเร็วในการป้อน: เร็วและช้าด้วยการควบคุมตัวแปร
การถ่ายโอนข้อมูลเสา: 0.42 m
แรงขับ: 39.6 kN
ดึง: 107 kN
มุมเจาะ: 45 ถึง 90 องศา
ความยาวดึงก้าน: 6.09 m

หน่วยพลังงาน

ผู้ผลิต: Deutz
รุ่น: BF4M1013 Tier ||
ปริมาตร: 4.7 ลิตร 4 สูบ
กำลังไฟ: 117kW
รอบต่อนาที: 2 200 รอบต่อนาที
ประเภทเครื่องยนต์: ดีเซลเทอร์โบชาร์จอากาศสู่อากาศระบายความร้อนด้วยอากาศ
น้ำเย็น
ระบบไฟฟ้า: 24 V

ที่ยึดคันเบ็ด

เปิดและปิดด้วยระบบไฮดรอลิกปากจับที่ถอดง่าย ขากรรไกรทั่วไปตั้งแต่ 56 มม. ถึง 117 มม.
เส้นผ่านศูนย์กลางสูงสุด: 210 mm
กำลังรับน้ำหนัก : 13,000 กก. (แรงได้มากกว่า)

รอกหลัก

ความจุบรรทัดเดียว: กลองเปล่า 69 kN
ความเร็วของสาย: ดรัมเปล่า 39.7 ม./นาที
ขนาดสายเคเบิล: 35 ม. x 16 มม.

น้ำหนัก

แท่นขุดเจาะที่สมบูรณ์: 5 000 กก.
ไทรโด้ 140 315 กก.
